一进二出无源隔离器|无源信号隔离器

　　一进二出无源隔离器,无源信号隔离器的概述
　　无源隔离器可以对电流电量参数进行高速精确测量，经隔离转换成标准的模拟信号输出。与自控仪表（如PLC）、各种A/D转换器以及计算机系统配接，广泛应用于电力、铁路、石化、冶金、化工、食品、仓储等行业的自动化系统中，是一种具有高性价比的产品。XP系列无源隔离器,无源信号隔离器广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS等工业测控系统，用来完善和补充系统模拟∣/O插件功能，增加系统适用性和现场环境的可靠度。

　　一进二出无源隔离器的工作能量来自回路电流，所以电流回路不能断开。在1入2出无源隔离器应用中尤其需要注意的是，如果其中1路输出断开，则2个隔离器全部停止工作，因此如果只用到其中1路输出，则另1路输出要短接。
　　在工业自动化控制系统，及仪器仪表、传感器应用中，广泛采用4~20mA电流来传输控制、检测信号。由于4~20mA电流环路抗干扰能力强，线路简单，可用来传输几十甚至几百米长的模拟信号。一般情况下，传输距离超过10米，就需要对电流信号进行隔离。
　　XP-A就是一种模拟信号隔离器，又有称作安全隔离栅、也有称作信号变送器、属于信号调理的范畴。其主要起抗干扰作用。正因为它有特强的抗干扰能力所以在自动化控制系统中应用非常广泛。尤其是在工业自动程度越来越高。一次传感器应用数量随此增多，对传感器的精度和灵敏度要求越来越高。控制程序也越来越复杂，对于工业现场的干扰是错综复杂的，由来自控制现场如电动机的启动停止、大电流接触器的切换、可控硅的调相、电弧电脉冲、电磁波等等复杂的干扰群，在系统设计时务必要充分的考虑采用隔离措施来确保系统的可靠性，切断各种可能引发干扰的通道。整个系统设计的可靠性是系统成败的一个非常重要的环节。所以对工业标准远传模拟量信号DC 4~20mA通过信号隔离器使输出模拟信号与系统完全隔离，不存在任何公共点，也就是通常被称之为绝缘隔离状态。从引进的许多自动化工程项目统计，在现场模拟信号采集中应用1：1的电流信号隔离器的比例极高，真可谓不用不知道，在许多国内自建项目中，在大系统集成过程中受阻，然后再解入隔离措施得以解决的案例还少吗?所以为什么在系统设计之初，要反复强调运用抗干扰措施，这是许多现实案例的经验教训对我们设计者的谨示。这种技术措施的确是当今自动化控制系统中，克服前向过程通道*有效的抗干扰措施之一。
　　4-20mA信号隔离，选择无源还是有源？
　　这个要看电磁流量计的带负载能力了，如果带负载能力较强，可以使用无源型的信号隔离器，否则*好使用有源型的隔离器，因为有源型信号隔离器有阻抗转换功能。这个是有计算方法的，无源隔离器的等效阻抗为150欧姆，计算一下EM235的输入端阻抗+导线阻抗+无源隔离器的等效阻抗是否超过电磁流量计的带负载能力，如果超过了，则应该选择有源型的信号隔离器，否则是可以使用无源隔离器的。
　　常用规格实例
　　Model:XP-A-A420-A420
　　Input: 4~20mAdc
　　Output:4~20mAdc

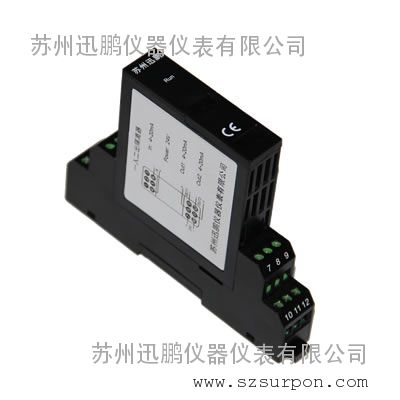

　　描述：此产品为一进一出无源信号隔离器，一路4~20mA直流信号输入,隔离变送输出一路4~20mA直流电流信号
